      钉钉 M1 智能考勤机，支持四种靠勤方式，指纹Wifi、蓝牙GPS，一千枚指纹容量 12 万条打卡记录，支持停电打卡。

钉钉M1智能考勤机主体采用纯白色，干净简约，正面由上到下钉钉的 LOGO， 中间是数码管显示屏，下面是指纹识别模块，这与老式考勤机有异曲同工之妙。

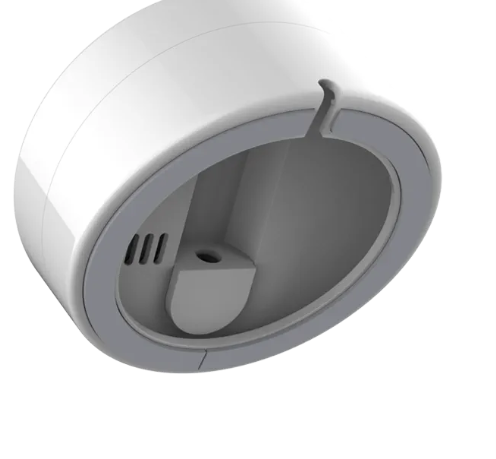

背部采用分离背壳，可以摆在桌面，也可以把它翻过来，挂在墙上，都能提供一个比较舒服的可视角度，相比之前拆过的米家电磁炉的垂直设计，显示屏更加人性化。

电源是穿过背壳直接连主机背面一个电源插孔、一个扬声孔、一个复位按键孔以及三颗螺丝。拆掉螺丝就可以把贝壳和主管分离。这里有根排线是连接背部的 8 欧一瓦的扬声器，甜甜的打卡成功，声音就是由她发出的。

再来看主板，这里是主控芯片， ESP 32 D O w D Q6。这是一个集成度比较高的芯片，集成了电源管理、功率放大器、滤波器、全线开关、Wifi、蓝牙等等功能。

右侧是一个 128 兆的闪存芯片，信息是 25Q 127 C S E G。

最右侧这颗是一个时钟芯片，作用是输码管显示时间， PCF 8563，然后是上方，这两颗是一样的芯片， T M 18099 通道 LED 驱动电路，深圳纤维电子。

上方还有一个小芯片，一个音频芯片厂商名是新塘，这边是复位按键，一个 2032 扭头电池，它能保证在断网的情况下可以打卡，而且时间准确。

主板有四颗螺丝孔，其中三颗螺丝是与贝壳共用的，有一颗螺丝单独固定主板，打开后可以看到一个数码管显示器卡在这个主板上，并且是排线连接的，另外两根排线连接的是指纹识别模块，周围 6 颗 LED 指示灯，

然后是数码管显示屏，因为它主要的原件都集成在后面了，对正面也没什么东西可说。
